端子線壓接標準和檢驗規范
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2022-09-25
一般比較正規的線束加工廠在端子線的生產過程中，為了保證端子線壓接質量需求以及產品符合客戶要求，蘇州纜仕特電子有限公司都會制定端子線壓接標準和檢驗規范。

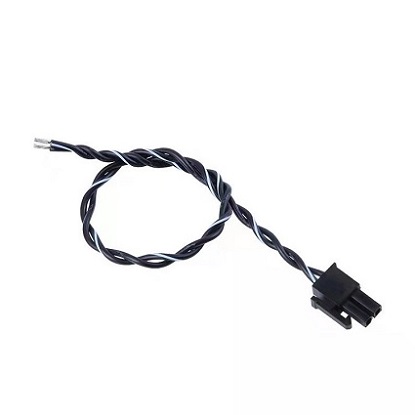

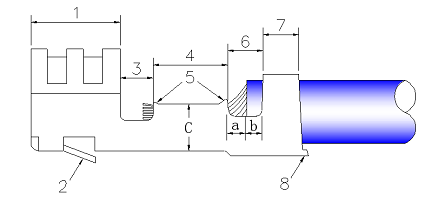

顯而易見的，標準的端子線由端子和導線兩部分組成，我們必須先認識下圖端子的各個部分，然后再了解端子線壓接標準工藝要求及端子各部位壓接標準和檢驗規范：
1.端子配合區：要求不能有外皮劃傷、、明顯損傷、壓傷、扭曲變形等不良情況。
2.彈片：必須保持卡扣位置，不能有明顯折痕，不能變形
3.芯線觀察區域：必須能看得到電線的芯線導體，芯線露出部分不得超過1.0毫米
4.芯線壓接部(IS)：不可壓到絕緣線皮，需要完全閉合，要包住所有芯線

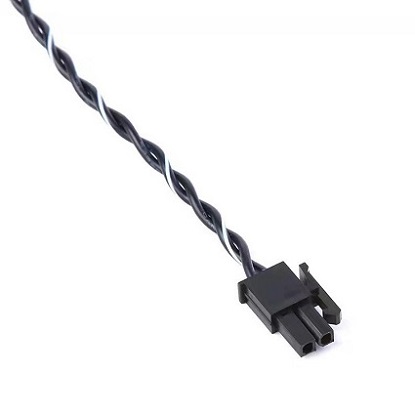

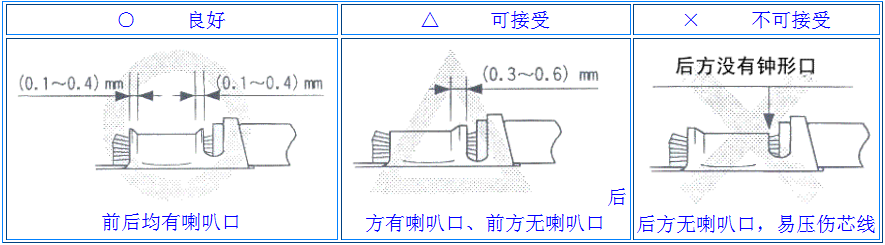

5.喇叭口：必須可見，無喇叭口的端子則為壓接不良，包括端子前后部分都有要有
6.絕緣皮觀察區域；
7. 絕緣皮壓接部(WS)
8. 連筋：連筋指的就是端子與端子間連接的料帶切除后，保留在端子上的剩余部分。
很多人以為端子線壓接完成只需牢固可靠，不影響插拔使用即可，需要特別注意的是，導線不可壓接過長，也不可壓接過短，即線芯漏出端子部分都應依照范圍規定，否則會造成膠殼插接不配套、端子拉力不達標、與線路短路等隱患。
端子線檢驗方式：
拉力測試是以拉力機進行拉引測試，直到端子和導線導體分離，此時拉力機指針的顯示刻度或數字就是該端子的拉力值，若端子為有外皮包裹的,測量端子拉力時先去除外皮后再測量。

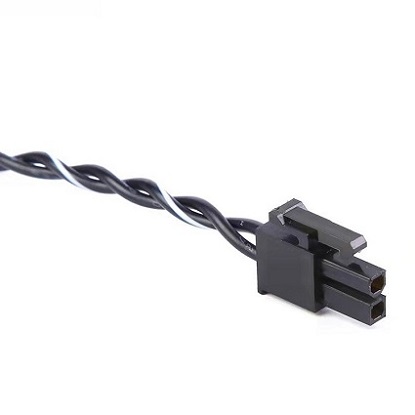

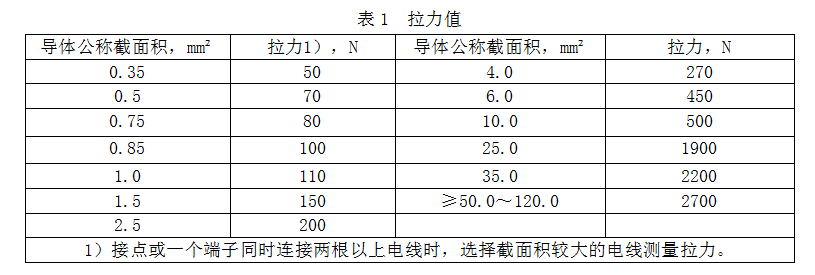

端子拉力測試值參考標準如下表1
端子線外觀檢驗標準：
端子線的端子功能端不可有開口、變形、扭曲等不良且應必須保證電氣功能及使用完好
端子鍍層部分不可有刮傷、露黃、氧化發黑等不良。
一般技術圖紙及工藝文件中有的客戶規定了特殊要求時,就需要按照實際技術圖紙或工藝文件執行。
蘇州纜仕特電子有限公司從事線束加工多年，積累的豐富的加工經驗，
可以加工工控線束、端子線、排線等多種類的線束產品，為客戶提供整機線束解決方案。
顯而易見的，標準的端子線由端子和導線兩部分組成，我們必須先認識下圖端子的各個部分，然后再了解端子線壓接標準工藝要求及端子各部位壓接標準和檢驗規范：
1.端子配合區：要求不能有外皮劃傷、、明顯損傷、壓傷、扭曲變形等不良情況。
2.彈片：必須保持卡扣位置，不能有明顯折痕，不能變形
3.芯線觀察區域：必須能看得到電線的芯線導體，芯線露出部分不得超過1.0毫米
4.芯線壓接部(IS)：不可壓到絕緣線皮，需要完全閉合，要包住所有芯線
5.喇叭口：必須可見，無喇叭口的端子則為壓接不良，包括端子前后部分都有要有
6.絕緣皮觀察區域；
7. 絕緣皮壓接部(WS)
8. 連筋：連筋指的就是端子與端子間連接的料帶切除后，保留在端子上的剩余部分。
很多人以為端子線壓接完成只需牢固可靠，不影響插拔使用即可，需要特別注意的是，導線不可壓接過長，也不可壓接過短，即線芯漏出端子部分都應依照范圍規定，否則會造成膠殼插接不配套、端子拉力不達標、與線路短路等隱患。
端子線檢驗方式：
拉力測試是以拉力機進行拉引測試，直到端子和導線導體分離，此時拉力機指針的顯示刻度或數字就是該端子的拉力值，若端子為有外皮包裹的,測量端子拉力時先去除外皮后再測量。
端子拉力測試值參考標準如下表1
端子線外觀檢驗標準：
端子線的端子功能端不可有開口、變形、扭曲等不良且應必須保證電氣功能及使用完好
端子鍍層部分不可有刮傷、露黃、氧化發黑等不良。
一般技術圖紙及工藝文件中有的客戶規定了特殊要求時,就需要按照實際技術圖紙或工藝文件執行。
