發動機線束的由來、作用及更換

作者: 深華
來源: 纜仕特電子
日期 : 2023-09-02

發動機線束是傳輸電力到車輛的不同部分的一組電線。聽起來好像很復雜，其實它只是連接引擎和保險絲盒的一組小部件。
我們將從以下四個方面給大家介紹發動機線束：
第一章: 什么是發動機線束？
第二章: 發動機線束的作用
第三章: 發動機線束的由來
第四章: 發動機線束的更換

第一章、什么是發動機線束？
發動機線束是車輛各部分獲取電力的途徑，它能夠幫助車輛實現連接運行。這些電纜從發動機連接到車輛需要電力的各個組件。它通常由耐熱橡膠制成，以應對車輛經常性的高溫和低溫變化。
1、發動機線束其實是連接發動機傳感器和控制計算機的一組線路。如果電路進行連接有問題，控制系統計算機將無法及時準確接收到來自傳感器的信息，所以就無法形成正確有效控制發動機的正常管理工作。
2、當某個按鈕在車內被控制時，一個電器（對應這個按鈕的功能）在車內工作；而高端車在通過線束連接的同時，并沒有使用太多的線束，因為線路太多，所以統稱為發動機線束。一般利用CAN數據總成線束來降低發動機線束的故障率。
3、發動機線束內部是由多根電子線束組成，外部用PVC膠帶包裹。發動機工作就像人的心臟，而線束則可以稱為人的神經。壞筋壞脈有害健康，甚至會引發疾病。同樣，線束接線不良也會影響發動機的工作性能。

第二章、發動機線束的作用
你的汽車需要的不僅僅是引擎，它還需要很多電力來維持某些東西的運轉，比如你的收音機或電燈。除此之外，你的電池，啟動器，甚至你的交流發電機運行的動力，這是由引擎提供的。沒有發動機線束，你就無法啟動汽車，因為它是車輛的關鍵部件，所以要經常檢查。然而，許多人在檢查時忘記檢查它，因為大多數這些部件在車輛的生命周期中從未遇到過問題。

第三章、發動機線束的由來

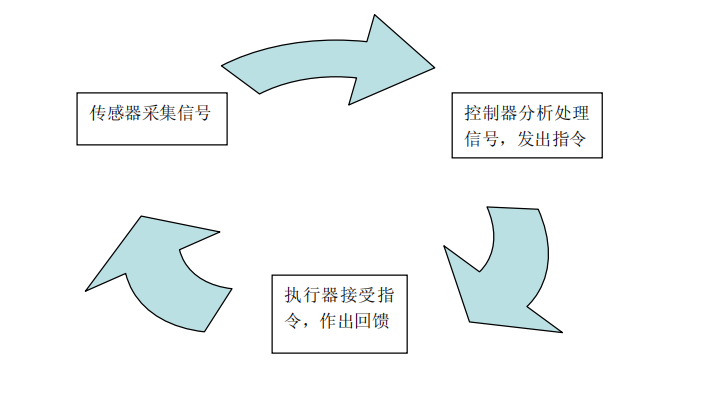

汽車發動機上的電子信息控制管理系統分析可以分為傳感器，執行器和控制器三個組成部分。
傳感器數據采集以及各種不同信號，然后通過輸入控制器，控制器在接收到信號后，經過學習一些問題處理，如放大，濾波，分析等后，會及時發出指令給執行器，最后可以完成某項功能。
舉個比較簡單的例子，人的眼睛我們就像汽車上的傳感器，大腦可以相當于一個控制器，而手相當于執行器。當你看到一個物體飛過時，你的眼睛會向大腦發送這個信號，大腦會做出相應的反應，向手發送指令，手會阻止飛過的物體。在人的身上，我們可以傳遞信息信號系統所用的是神經，而在中國汽車發動機上所用的是線束。所以經常有人說線束是汽車的神經系統。
發動機線束工作原理

汽車發動機內部控制管理系統種類不少，很多是國外企業生產的，其實說穿了就是一臺工業大學計算機。
其控制原則是，以電控系統單元（ECU）為核心，以空氣質量流量或發動機工作轉速為控制理論基礎，以噴油
控制對象為點火裝置、怠速空氣調節器等，以獲得與發動機工況匹配的最佳空氣油量
比例（14.7：1）和點火的最佳發展時刻。在這種類型的信號傳輸中，我們需要快速和信號傳輸
要準，不要出現問題遺漏，誤傳的情況，這就要求需要線束能能有一個足夠的電壓負載工作能力和抗干擾技術能力。
為了便于理解，我們還將簡要介紹汽車線束。汽車線束是汽車電子電路的網絡信息主體，沒
有線束也就不存在汽車電路。在目前，不管是企業高級豪華汽車發展還是中國經濟型普通汽車，線束編成
的形式發展基本上是一樣的，都是由電線、聯插件和包裹進行膠帶及各種環境保護管和護套材料組成。
汽車進行電線又稱低壓電線，它與我們普通中國家用電線是不一樣的。普通家用電線為銅單芯電線，
有一定硬度。而汽車進行電線一般都是采用銅質多蕊軟線，有些軟線細如毛發，幾條乃至中國幾十條軟銅線包
裹在一個PVC絕緣管內，柔軟而不容易發生折斷。

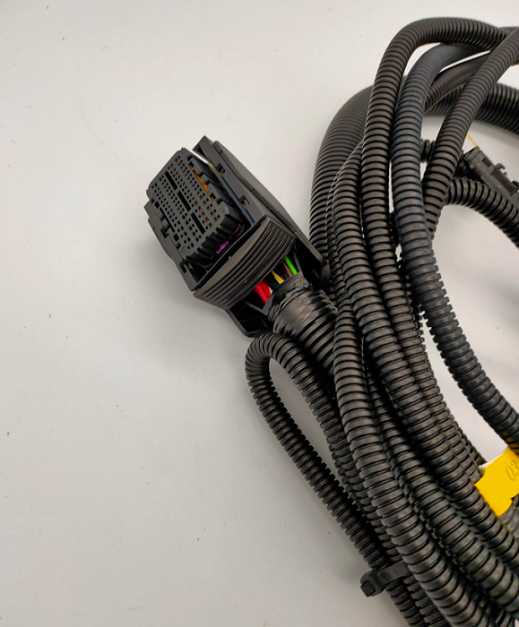

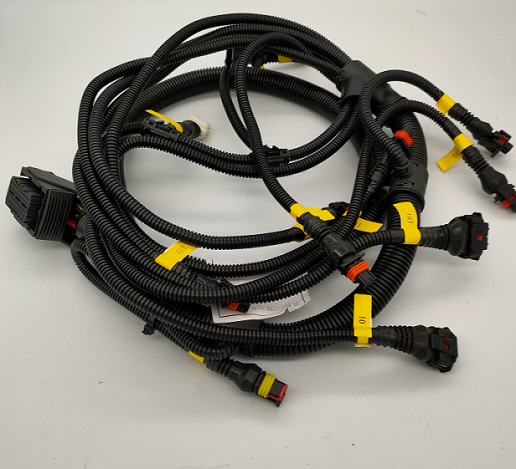

發動機線束成品

汽車線束中導線的一般規格為公稱截面面積0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等
平方毫米的電線，它們之間各自發展都有一個允許負載電流值，配用于研究不同功率用電設備的導線。
以整車線束為例，0.5 規格線適用于各種儀表燈、指示燈、門燈、頂燈等；0.75 規格線適
用于牌照燈，前后小燈、制動燈等；1.0 規格線適用于汽車轉向燈、霧燈等；1.5 規格線適用于
前大燈、喇叭等；主電源線，如發電機電樞線，接線等需要2.5至4毫米方形線。這
只是指一般通過汽車企業而言，關鍵就是要看負載的最大工作電流值，例如使用蓄電池的搭鐵線、正極電源線則是

在布置線束之前有繪制線束圖，這與電路示意圖不同。電路原理圖是表述
各個電氣控制部分學生之間相互關系的圖像，它不反映電氣件彼此之間進行怎樣連接，不受各個電氣元件的尺
寸形狀和它們之間距離的影響。線束圖必須考慮到每個電氣元件的大小和形狀以及它們之間的關系
的距離，也要反映出電氣件彼此之間是如何連接的。線束廠的技術員可以根據線束圖做成線束排線板后，工人工作就按照排線板的規定來截線排線了。

整車主線束往往分成：
車頭線束（包括儀表、發動機、前燈光總成、空調、蓄電池）
車尾線束（尾燈總成、牌照燈、行李箱燈）
篷頂線束（車門、頂燈、音響喇叭）等。

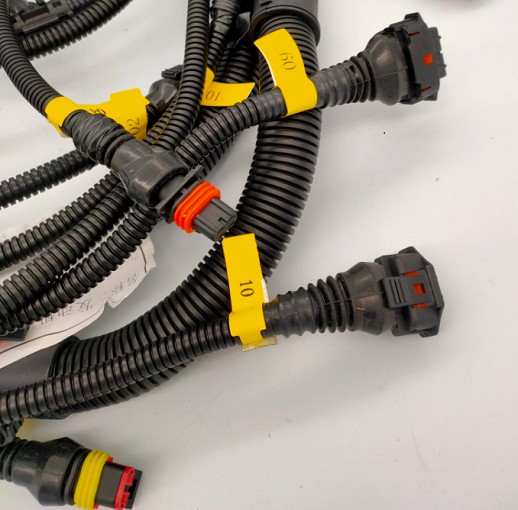

線束上各端頭都會打上一個標志中國數字和字母，以標明導線的連接研究對象，操作者可以看到企業標志能正確連接到對應的電線和電氣裝置上，這在修理或更換線束時特別有用。

同時，電線的顏色分為單色電線和雙色電線，并且還規定了顏色的用途，這通常是車廠定制的標準。
我國經濟行業發展標準問題只是一個規定主色，例如規定單黑色專用于搭鐵線，紅單色用于電源線，不可避免混淆。
線束用機織線或塑料粘帶包裹，出于國家安全、加工和維修管理方便，機織線包裹技術已經逐漸淘汰，現在是
用膠帶包起來。線束與線束之間以及線束與電氣元件之間的連接采用連接插頭或線頭。聯
插件用塑料材料制成，分有插頭和插座。線束與線束之間用聯插件系統相接，線束與電氣件之間的連
接用聯插件或線耳。
隨著我國汽車服務功能的增加，電子信息控制系統技術的普遍應用，電氣件越來越多，電線也會越來越多，
隨著社會人們對汽車的安全性、舒適性和經濟性的要求企業越來越高，汽車上的電器進行配置、功能也越來越大越多，所以可以連接以及各個電器件的線束也越來越具有復雜，成為當代汽車故障的多發環節，也因此在汽車設計和生產制造中受到越來越多的關注。

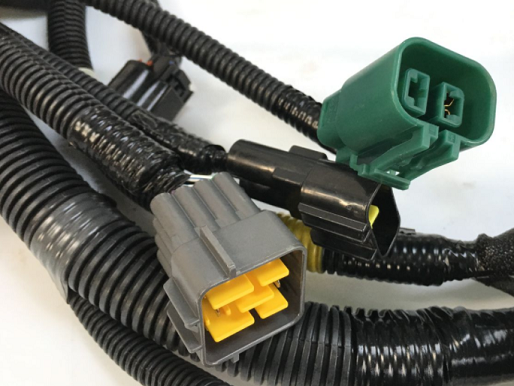

發動機線束組裝

第四章、發動機線束的更換
汽車發動機線束是由多個電線和連接器組成的組件，用于將電力和信號傳輸到發動機內部的各個部分，同時保護電線免受損壞和磨損。當汽車發動機線束出現問題時，需要進行更換操作。
（1）準備工作
首先，需要保證停放車輛的環境是安全和干凈的。將車輛停在一個干凈的地方，打開引擎蓋，并確定車輛的電池已被斷開。此時，可以檢查和標記每個連接器的位置，以確保在更換時能夠輕松找到所需的連接器。此外，需要準備適用的工具和線束更換配件，以確保工作的順利進行。
（2）拆卸舊線束
在更換汽車發動機線束之前，需要先拆卸舊的線束。首先，需要找到所有連接舊線束的接頭和固定螺栓。一旦找到，可以使用適當的工具，如扳手、螺絲刀和螺絲起子等，將這些連接器和螺栓逐一拆卸。在拆卸時，要注意不要損壞連接器和其他周邊部件。
（3）安裝新線束
一旦舊線束被拆卸，可以開始安裝新的線束。首先，需要將新的線束放置在適當的位置，并將其連接到相應的接頭和固定螺栓上。在安裝時，要確保新線束與舊線束的位置和連接方式相同，并且它們與周圍的部件不產生摩擦或磨損。
（4）測試和調整
安裝新線束后，需要測試發動機和相應的電氣系統，以確保線束安裝正確。此時，可以先檢查發動機蓋下的所有部件，并檢查線束和連接器是否牢固。接下來，可以重新安裝車輛的電池，并啟動發動機。如果發現任何問題，可以對線束進行調整或再次檢查。
總之，更換汽車發動機線束需要謹慎和細心，以確保工作高效和安全。在更換時，需要準備適當的工具和備件，并遵循正確的步驟和程序。如果您不確定如何更換汽車發動機線束，可以向專業技師咨詢，以確保安裝順利。
（5）定期維護
發動機線束維護通常使用線束保護劑。其工作基本原理是在發動機電線/電池接頭和線束表面可以形成一個保護膜，隔絕濕氣，避免發生氧化。由于噴劑本身發展具有耐高壓、絕緣的特點，還能有效延緩機艙內橡塑管件的老化和開裂，防止老化導致線束泄漏。此外，噴涂的保護膜不易沾染一些灰塵，易于進行擦拭，長時間發展保持機艙環境清潔。
